Thiết kế nhà để xe ô tô tự động

Sơ lược về thiết kế nhà xe tự động

Công trình thiết kế có diện tích hơn 200m2, với yêu cầu thiết kế nhà xe tự động cùng công trình phụ trợ.

Khối nhà xe để ô tô với diện tích mỗi ô có tích thước 11x20m

Phần nhà xe máy có kích thước 11x20m được thiết kế 1 tầng

Có 02 công trình phụ trợ, 1 khu rửa xe và 1 khu bảo dưỡng định kì

Mời các bạn cùng xem chi tiết nhé.

1.Yêu cầu thiết kế nhà xe tự động.

Công trình: thiết kế nhà để xe ô tô tự động

Chủ đầu tư: công ty cổ phần GRB Việt Nam

Địa điểm: Mỹ Đình - Hà Nội

Thiết kế nhà để xe 5 tầng - quy mô 200 chỗ, kết cấu khung thép, hệ thống nâng hạ nhập khẩu, linh phụ kiện sản xuất trong nước

2.Phối cảnh thiết kế nhà xe tự động.

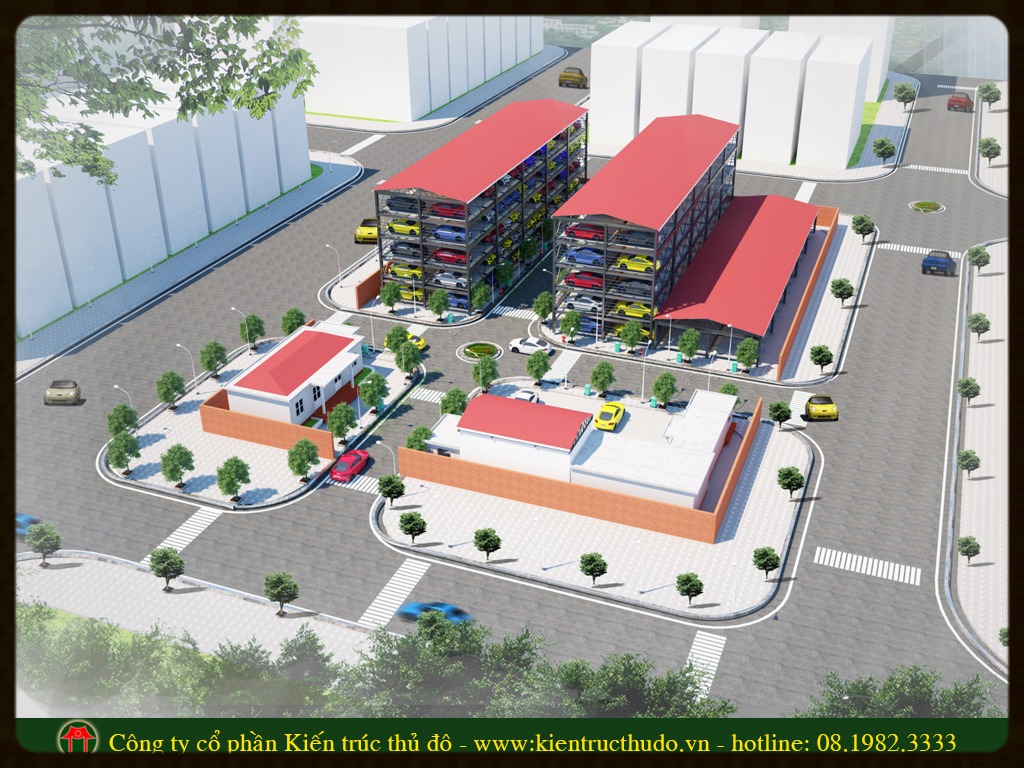

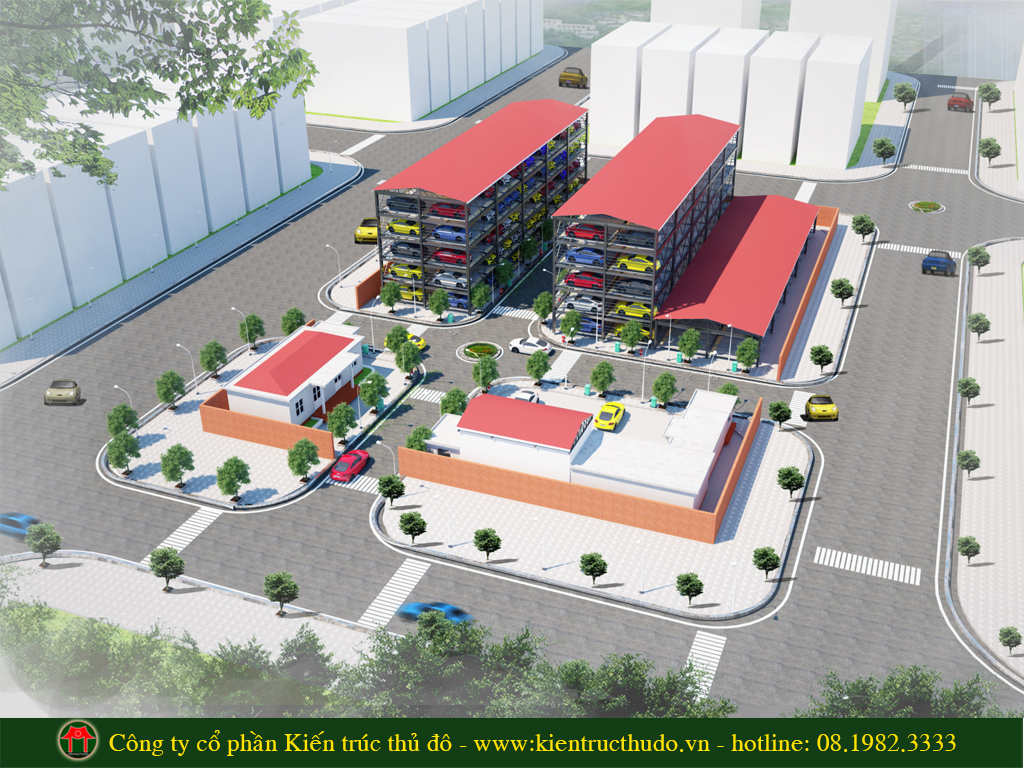

Phối cảnh tổng thể công trình trên cao, giúp chủ đầu tư hình dung toàn bộ cấu trúc công trình, từ phần nhà để xe chính, nhà để xe máy, các công trình phụ trợ.

thiet-ke-nha-de-xe-o-to-tu-dong-02

Phối cảnh thiết kế nhà để xe tự động.

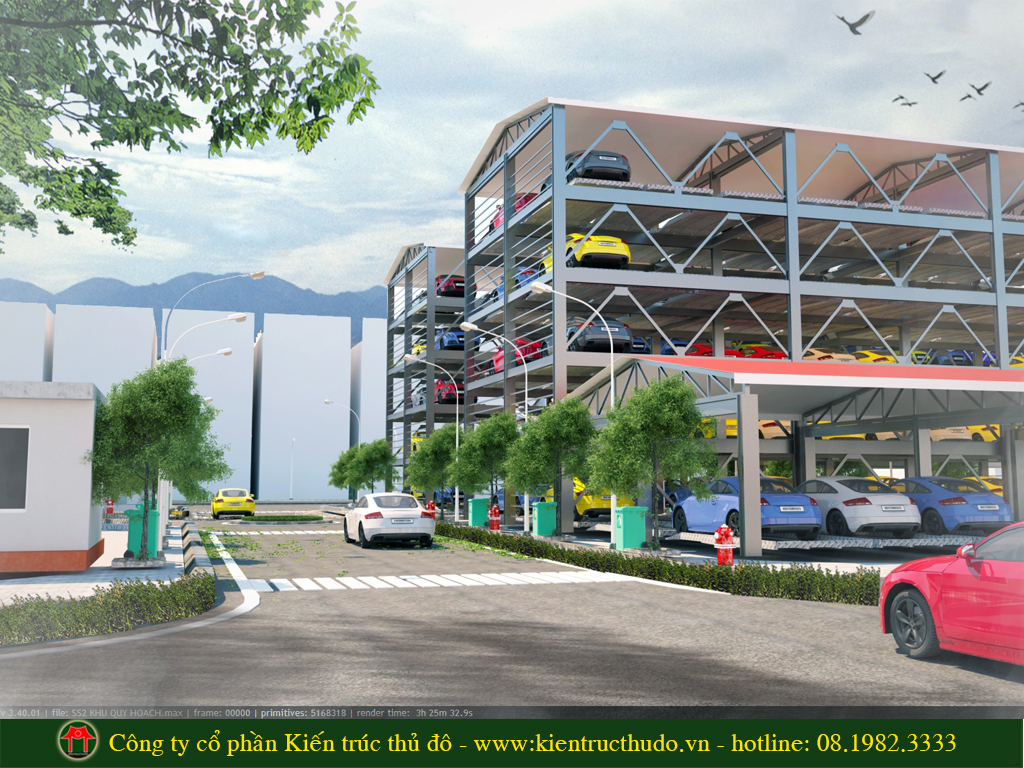

Phối cảnh từ cổng chính vào thể hiện độ rộng của đường, quy mô khối nhà chính 5 tầng, phần cổng bảo vệ, các cảnh quan xung quanh công trình.

thiet-ke-nha-de-xe-o-to-tu-dong-03

Phối cảnh thiết kế nhà xe tự động hướng từ cổng chính.

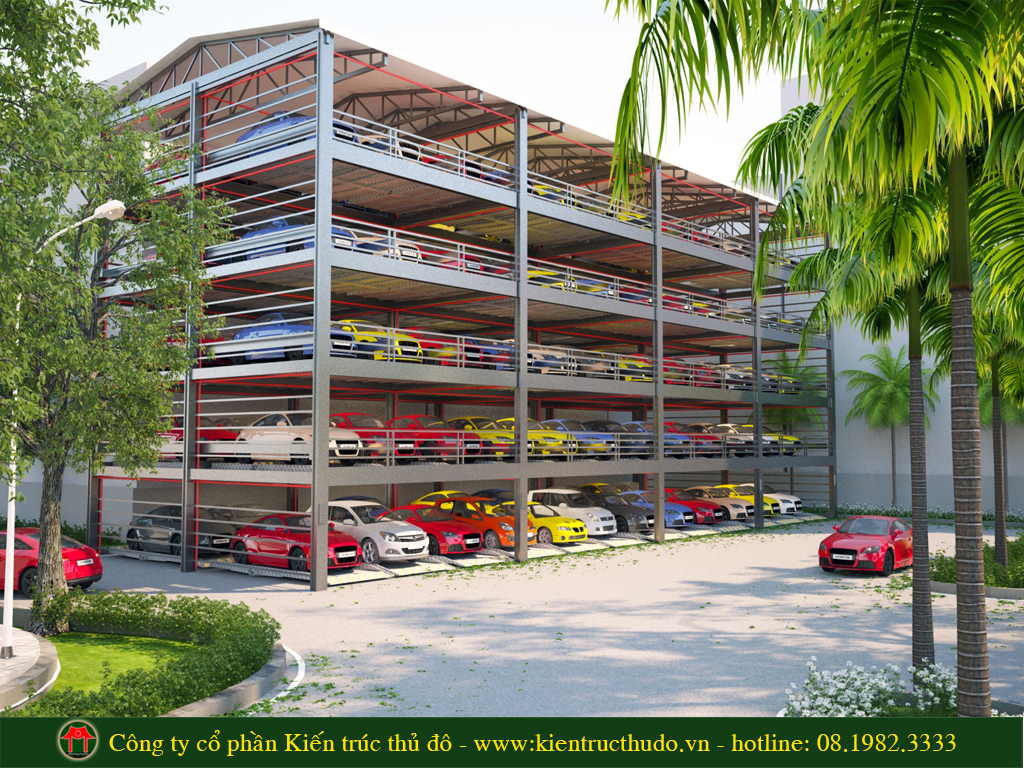

Phối cảnh mẫu số 01 với kiểu dáng lan can bằng sắt, thiết kế đơn giản, chạy dọc theo chiều nhà

thiet-ke-nha-de-xe-o-to-tu-dong-04

Chi tiết lan can thép trong thiết kế nhà xe tự động.

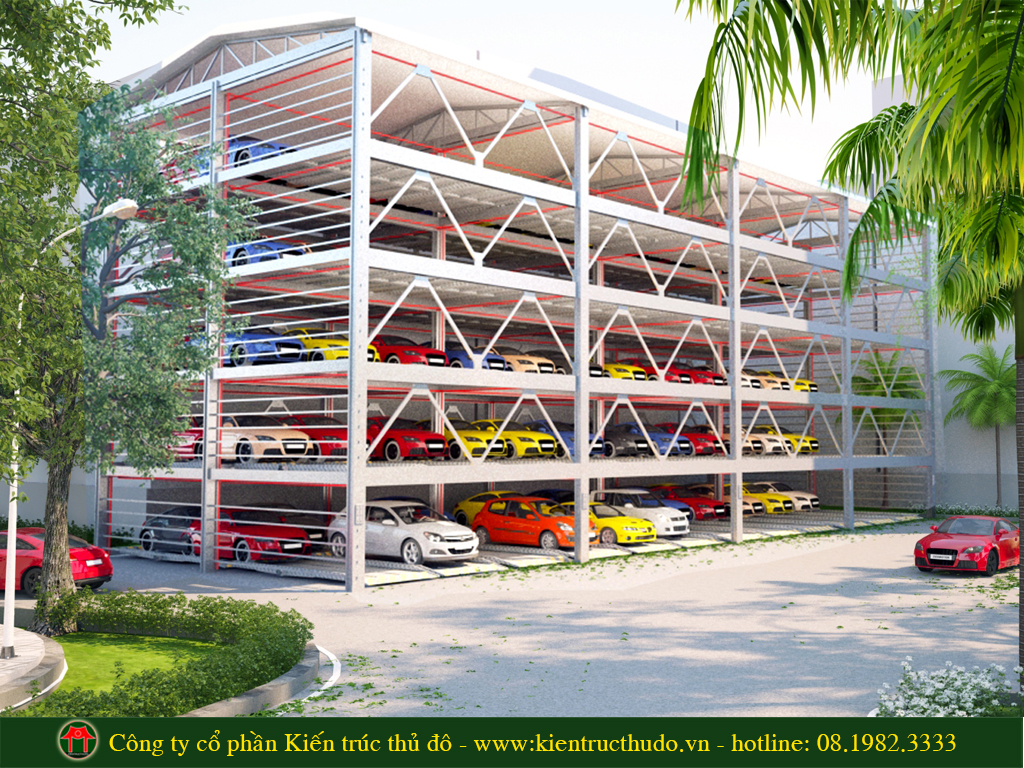

Phối cảnh mẫu số 02 với hệ lan can chữ V đơn giản, vừa có tác dụng thẩm mỹ, lại tăng tính chắc chắn cho công trình, thi công đơn giản, hiệu quả cao

thiet-ke-nha-de-xe-o-to-tu-dong-05

Lan can gia cố chữ V trong thiết kế nhà xe tự động.

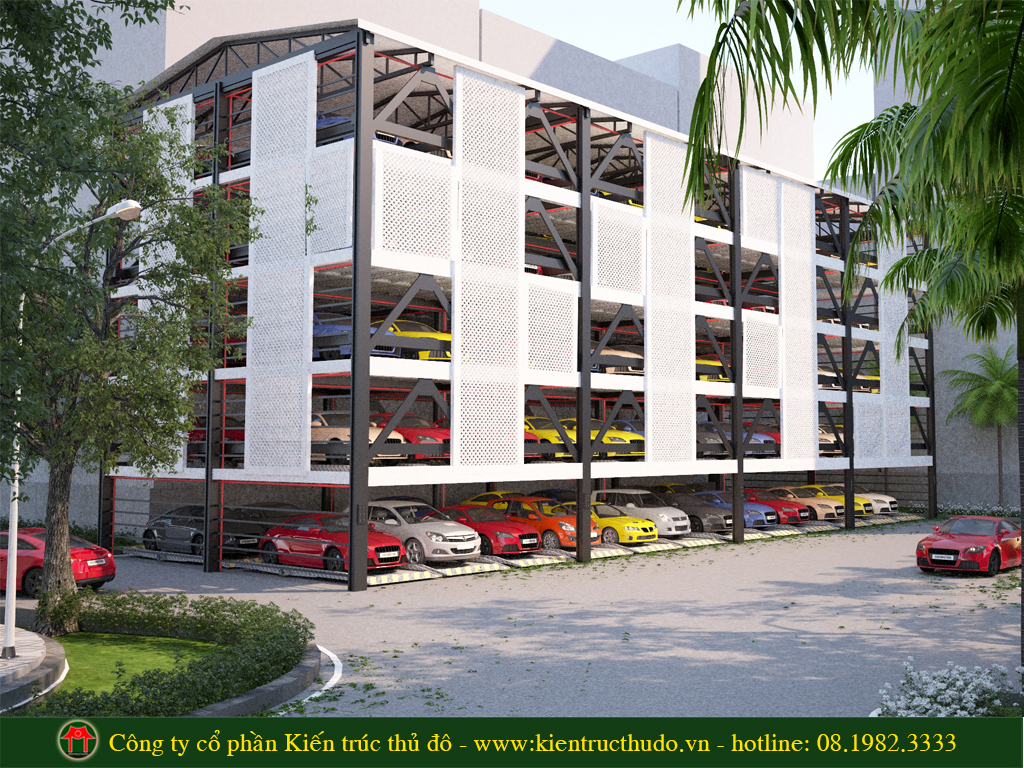

Phối cảnh mẫu số 03 được làm hiện đại bằng gạch bông gió, sơn màu trắng, chi phí thi công tốn kém hơn, nhưng nhìn hiện đại và đẹp mắt hơn

thiet-ke-nha-de-xe-o-to-tu-dong-06

Lan can bông gió trong thiết kế nhà xe tự động.

3.Bố trí mặt bằng thiết kế nhà xe tự động.

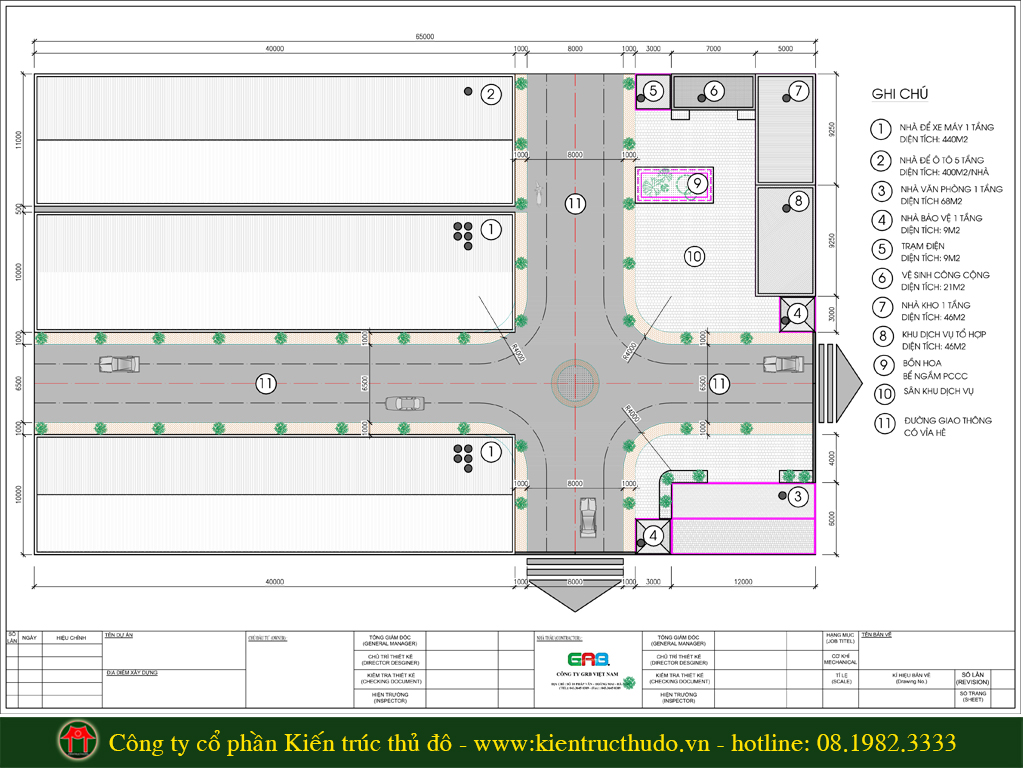

Mặt bằng tổng thể công trình, để hiện các vị trí phân khu chức năng chính, cùng giao thông tiếp cận quanh khu vực.

thiet-ke-nha-de-xe-o-to-tu-dong-07

Mặt bằng tổng thể trong thiết kế nhà xe tự động.

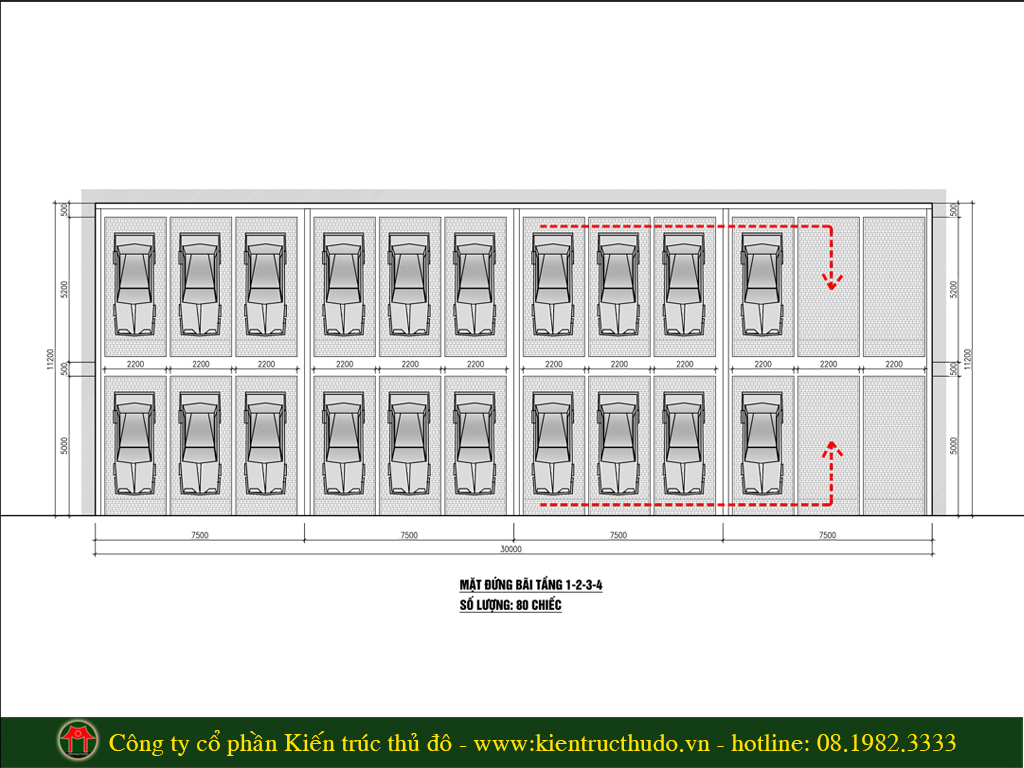

mặt bằng bố trí dây truyền xếp xe tự động, hướng xe vào và xe ra, các xe lên xuống theo thứ tự, giống kiểu băng đĩa nhạc.

thiet-ke-nha-de-xe-o-to-tu-dong-08

Mặt bằng xếp xe trong thiết kế nhà xe tự động.

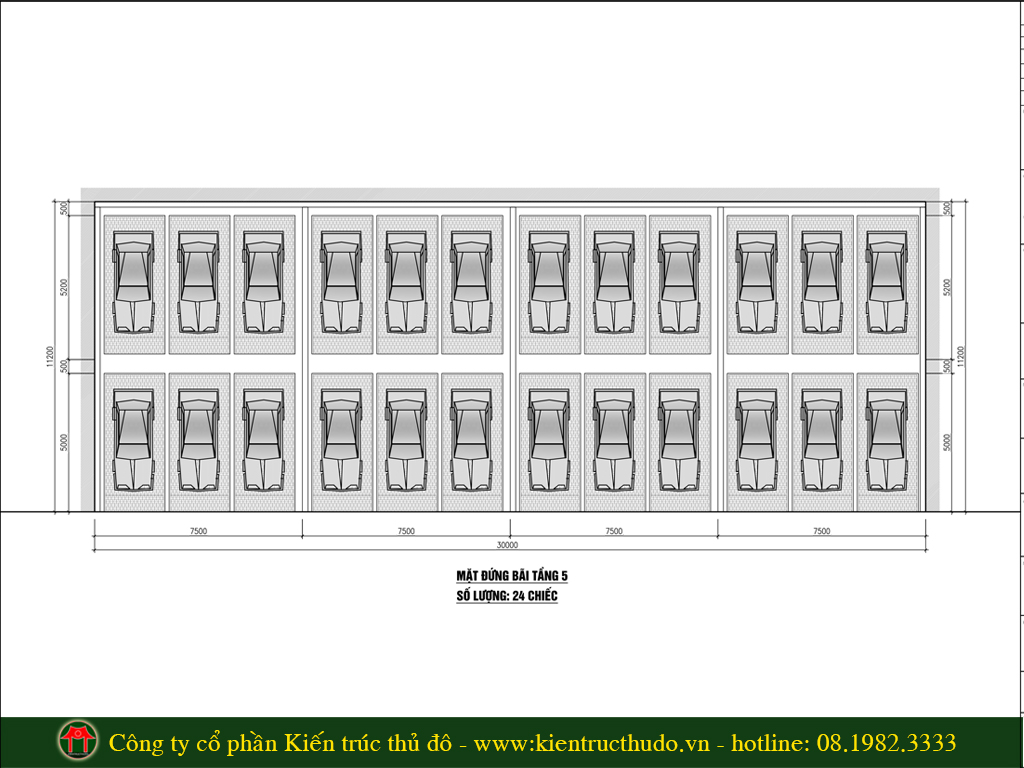

Mặt bằng bố trí tầng trên cùng khi xếp đủ xe, với chiều rộng 20m và chiều sâu 11m, bố trí 6 block, mỗi block bố trí 3 xe ô tô.

thiet-ke-nha-de-xe-o-to-tu-dong-09

Mặt bằng tầng 5 trong thiết kế nhà xe tự động.

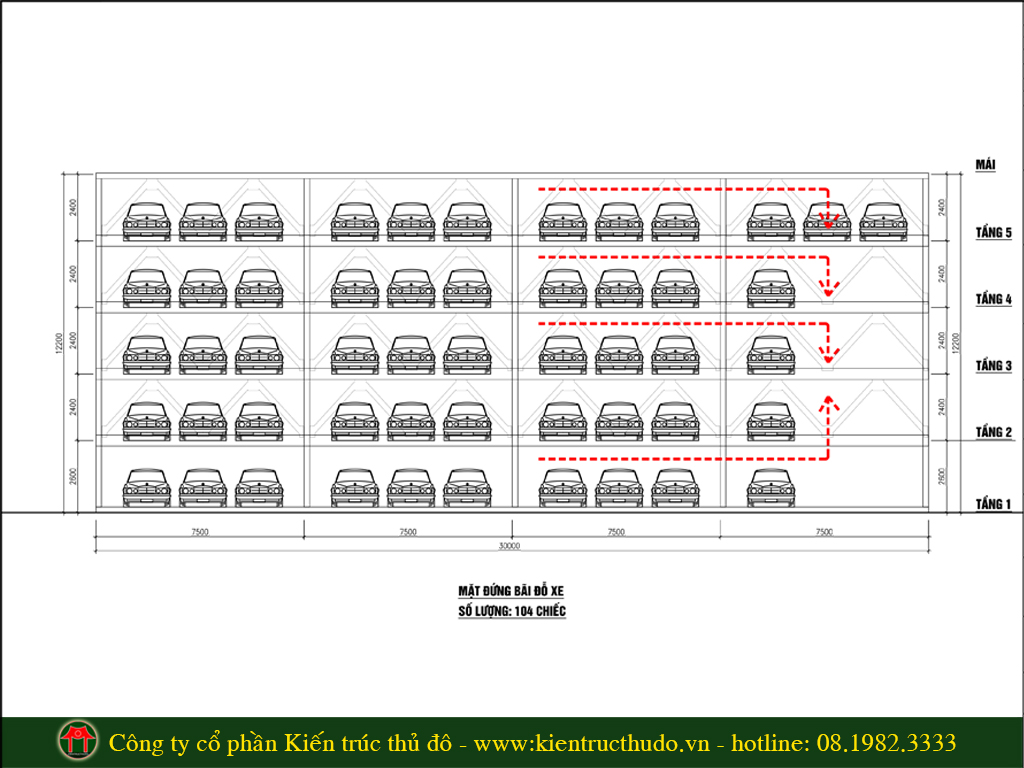

Mặt cắt sơ bộ công trình, chỉ rõ các thức sắp xếp số lượng xe, cách vận hành xe ra vào và lên xuống.

thiet-ke-nha-de-xe-o-to-tu-dong-10

Minh họa sắp xếp xe trong thiết kế nhà xe tự động.

Kết luận:

Với mẫu thiết kế nhà xe tự động này, hy vọng các bạn sẽ có cơ sở để áp dụng mô hình kinh doanh cho riêng mình, và để tư vẫn chuyên sâu hơn, vui lòng liên hệ với chúng tôi theo thông tin
