1.Yêu cầu thiết kế nhà ống lệch tầng tại Hà Nội.
Yêu cầu thiết kế nhà ống lệch tầng dành cho gia đình 2 thế hệ sinh sống, bao gồm 2 vợ chồng và 2 con nhỏ.
Kích thước lô đất có chiều rộng là 5.4m và chiều sâu là 16m.
Lô đất thiết kế có mặt tiền hướng tây nam, phía trước là vỉa hè và mặt đường rộng 7m
Mong muốn của chủ nhà là có phòng ngủ giúp việc tại tầng 1, tầng 2 là bếp và phòng khách, trên tầng 3 là phòng ngủ gia đình, tầng tum là phòng thờ và sân phơi
Phong cách thiết kế nhà hiện đại, thiết kế nhà theo kiểu lệch tầng.
Dựa vào những yêu cầu của chủ nhà, Kiến trúc thủ đô xin trình bầy phương án thiết kế nhà như sau, xin mời các bạn cùng xem
2.Bố trí mặt bằng công năng trong thiết kế nhà ống lệch tầng theo phong thủy.
Mặt bằng bố trí phong thủy tầng 1 trong thiết kế nhà ống lệch tầng với phần cầu thang và vệ sinh nằm tại hướng xấu, phần cửa chính và cổng nằm vào cung tốt, cửa phòng ngủ và phòng ngủ bố trí vào cung thiên y, rất tốt cho sức khỏe người sử dụng.

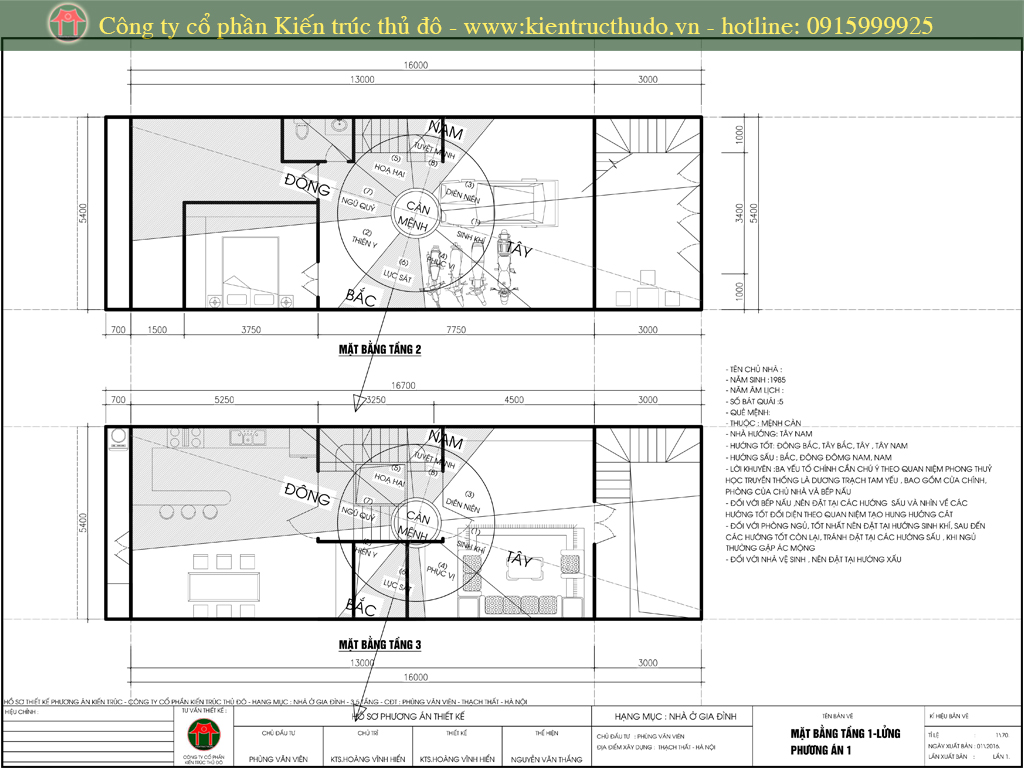

Phong thủy tầng 1 trong thiết kế nhà ống lệch tầng.
Mặt bằng phong thủy tầng 2-3 trong thiết kế nhà ống lệch tầng bố trí các phòng vệ sinh và cầu thang nằm tại cung xấu, ưu tiên vị trí giường ngủ và ô thông tầng nằm tại hướng tốt, giúp chủ nhà sử dụng thoải mái, ô thông tầng đặt tại cung thiên y, giúp chủ nhà luôn luôn có sức khỏe, tránh ốm đau trong quá trình sử dụng nhà.
Phong thủy tầng 2 tầng 3 trong thiết kế nhà ống lệch tầng với ô thông tầng tại cung thiên y
3.Bố trí mặt bằng công năng trong thiết kế nhà ống lệch tầng.
Mặt bằng bố trí công năng tầng 1, tầng lửng trong thiết kế nhà ống lệch tầng:
Công năng tầng 1 được bố trí làm gara để xe, có phòng ngủ cho người giúp việc, với vệ sinh chung tại tầng 1 dành cho khách, với khoảng sân rộng phía trước, có bố trí cầu thang thuận tiện cho việc lên thẳng phòng khách mà không phải đi vào bên trong, đây là nét độc đáo trong lối thiết kế nhà kiểu biệt thự.
Phần tầng 1 kết nối với tầng lửng bằng hai hướng, hướng 1 đi lên từ cầu thang ngoài nhà, hướng 2 đi lên cầu thang từ trong nhà.
Với việc bố trí lệch tầng, giúp căn hộ thông thoáng hơn, không gian thay đổi liên tục.
Phần bếp và phòng ăn được bố trí phía trong, đảm bảo sự riêng tư mỗi khi gia chủ cần không gian tiếp khách.

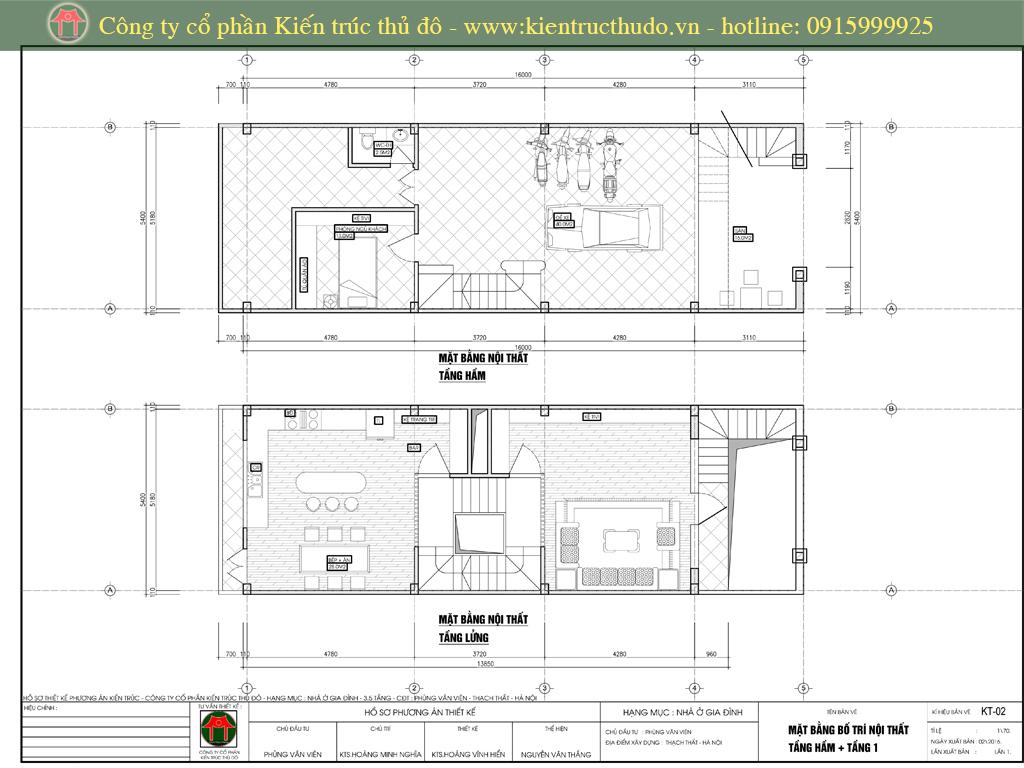

Mặt bằng công năng tầng 1 và tầng lửng trong thiết kế nhà ống lệch tầng.
Mặt bằng tầng 2 trong thiết kế nhà ống lệch tầng:
Bố trí 02 phòng ngủ với vệ sinh khép kín, thiết kế phòng ngủ bố mẹ đặt sau nhà, với đầy đủ công năng gồm có giường đôi, tủ quần áo âm tường, bàn phấn kết hợp bàn làm việc, không gian thông thoáng nhờ việc mở cửa sổ phía sau.
Phòng ngủ phía trước nhà dành cho con trai lớn, với diện tích 22m2 có vệ sinh khép kín, bố trí giường tại hướng tây, phía trước có thiết kế ban công nhỏ, vừa có tác dụng lấy gió và sáng, vừa có tác dụng làm đẹp cho kiến trúc ngoại thất
Mặt bằng công năng tầng 2 và tầng 3 trong thiết kế nhà ống lệch tầng.
Mặt bằng tầng tum trong thiết kế nhà ống lệch tầng
Bố trí thêm 01 phòng ngủ và phòng thờ, thiết kế phòng ngủ bé gái tại tầng 3 phía trên phòng ngủ bố mẹ, với diện tích gần 22m2 có vệ sinh khép kín, trong phòng có giường ngủ, tủ quần áo cùng bàn học dành cho trẻ.
Thiết kế phòng thờ rộng, có bố trí khoảng sân vườn trước nhà, giúp không gian phòng thờ có khoảng sân rất rộng, không bị cảm giác trật trội khi gia chủ có công việc thờ cúng.
Phần sân với và sân vườn, chúng tôi bố trí khéo léo trên nóc phòng ngủ và phòng thờ, với cặp vợ chồng trẻ thì đây chính là nơi tụ họp với bạn bè, đây là nơi gia đình mở tiệc ngoài trời với món ăn phù hợp theo mùa v..v..v
4.Hình ảnh bản vẽ thiết kế nhà ống lệch tầng.
Chúng tôi xin gửi một số hình ảnh triển khai hồ sơ bao gồm:
Thiết kế mặt đứng, thiết kế mặt cắt ngang nhà, các chi tiết về thiết kế cầu thang, thiết kế nhà vệ sinh, và thiết kế nội thất

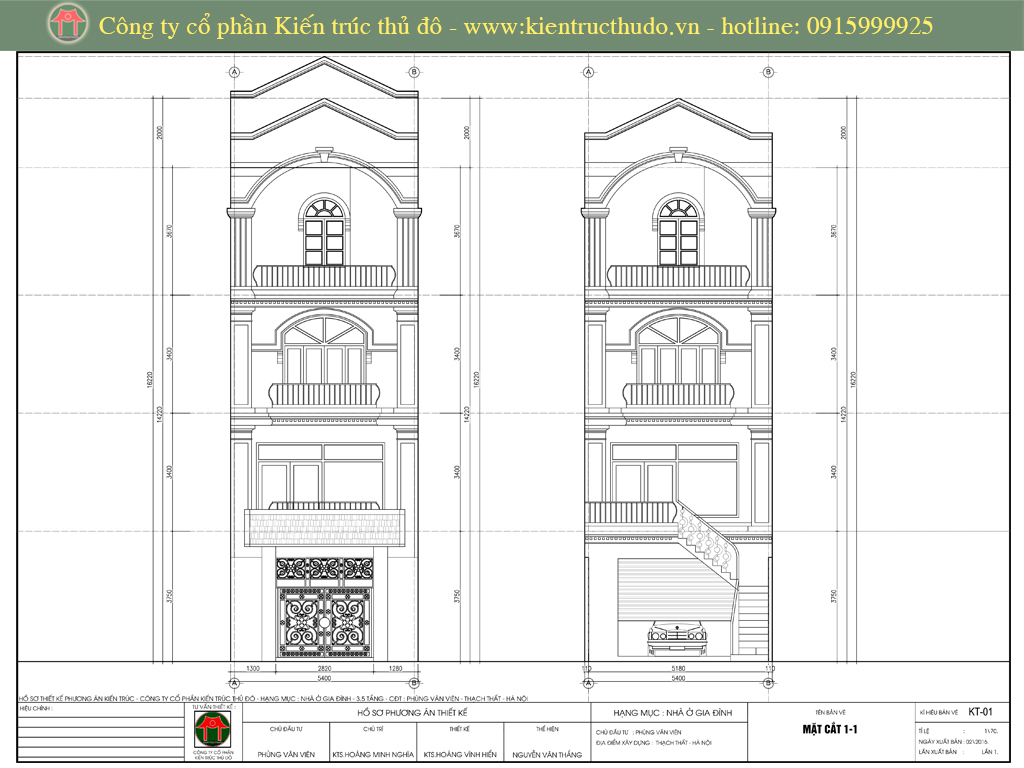

Ảnh minh họa thiết kế kiến trúc nhà ống lệch tầng.
Bản vẽ mặt cắt sẽ giúp chủ nhà cùng thợ thi công hiểu được chiều cao tầng, các khoảng tiến lùi của ban công, chiều cao cửa sổ cửa đi, chiều cao của lan can, của cầng thang bộ.

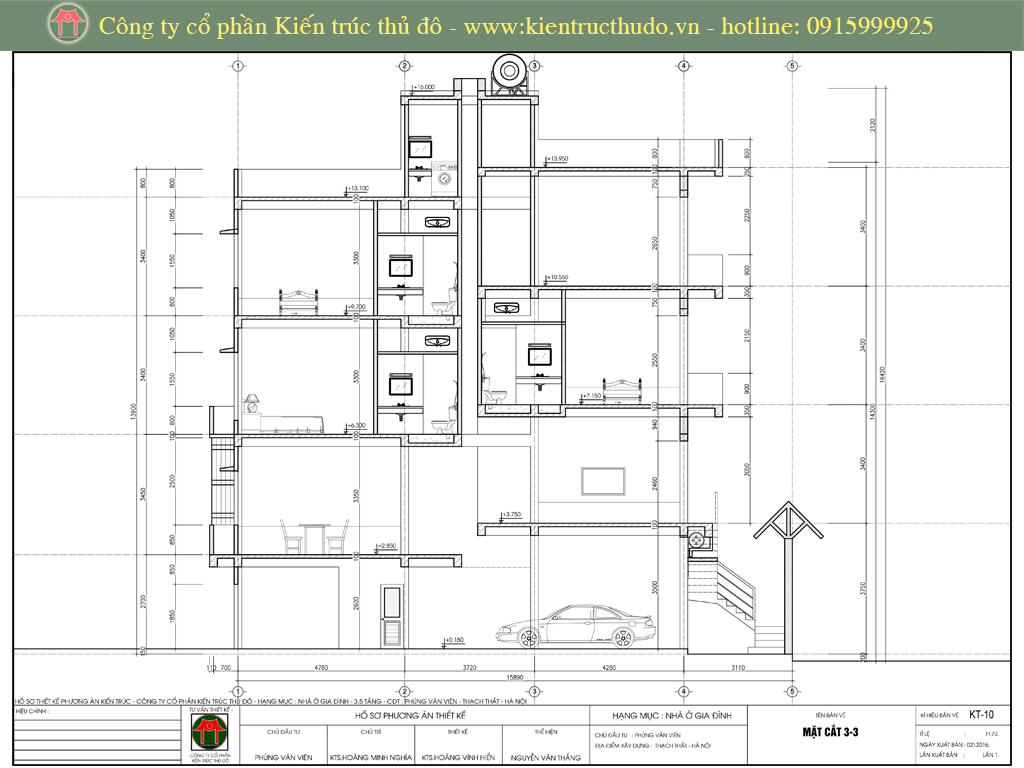

Mặt cắt dọc nhà trong thiết kế nhà ống lệch tầng.
Thông trường trong mỗi công trình có từ 2 đến 3 mặt cắt dọc nhà, các mặt cắt sẽ cắt theo thứ tự, qua từng vị trí khác nhau, mục đích giúp thợ đọc và hiểu được toàn bộ nội dung thiết kế.

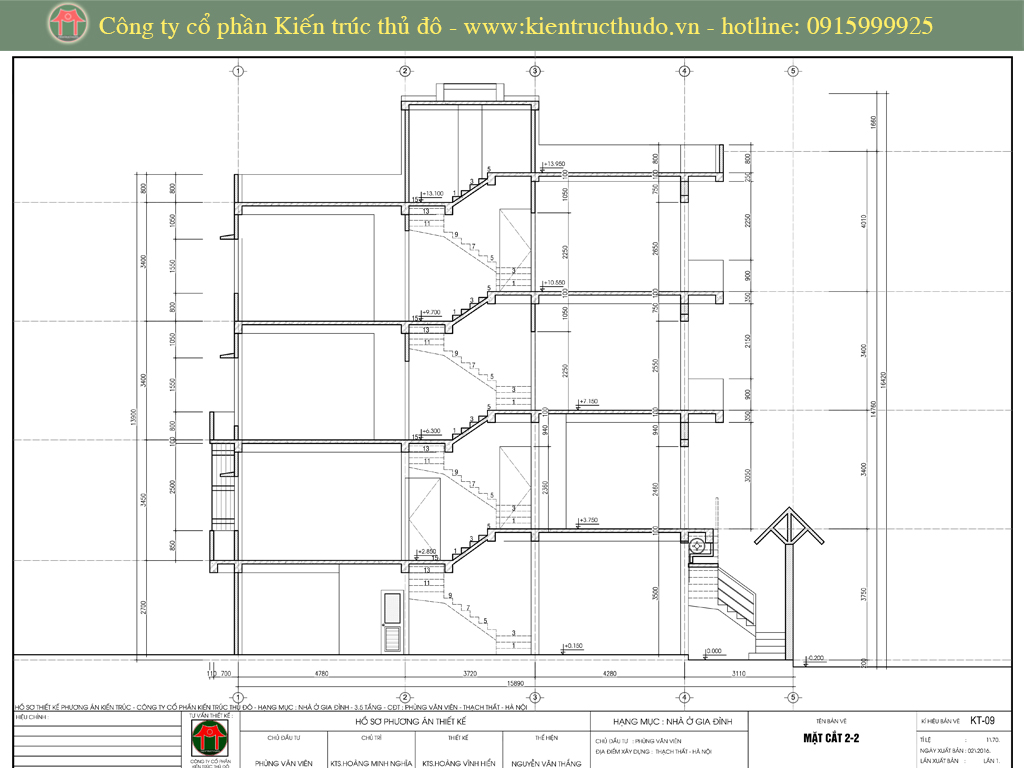

Mặt cắt qua cầu thang bộ trong thiết kế nhà ống lệch tầng.
Ngoài việc thể hiện chiều cao của từng bộ phận thiết kế, mặt cắt còn ghi chú rõ dàng các lớp cấu tạo vật liệu như: lớp lát sàn, lớp vữa lót, lớp trần bê tông, lớp trát trần, lớp hơn màu hoàn thiện, điều này giúp cho đơn vị thi công dễ dàng tính toán được phần nhân công và vật tư.
Mặt cắt thể hiện các lớp cấu tạo trong thiết kế nhà ống lệch tầng.
Trong bản vẽ thiết kế nhà ống lệch tầng thì phần chi tiết cầu thang là không thể thiếu, bản vẽ cầu thang sẽ cung cấp các thông số về chiều rộng thang, về chiều cao cổ bậc và chiều rộng mặt bậc, một thiết kế cầu thang chuẩn thường có chiều rộng mặt bậc bằng 2 lần chiểu cao cổ bậc, ví dụ cổ bậc cao 15cm thì chiều rộng mặt bậc sẽ là 30cm, đây là tiểu chuẩn chung của thiết kế trường học (b=2h)
Cầu thang trong thiết kế nhà ống lệch tầng.
Bản vẽ chi tiết vệ sinh trong thiết kế nhà ống lệch tầng giúp chủ nhà và thợ thi công hiểu rõ hơn về cách lệch tầng, 2 nhà vệ sinh này nằm ở 2 cốt cao độ khác nhau, hãy cùng nhìn phần mặt cắt ngang để thấy điều này nhé.
Nhà vệ sinh trong thiết kế nhà ống lệch tầng.
Chi tiết kế cấu điển hình trong thiết kế nhà ống lệch tầng, phần dầm dàn được tách riêng, đối với thợ có tay nghề và làm lâu năm, việc thi công chỉ cần đổ 1 lần bê tông là được, còn đối với thợ chưa thi công kiểu nhà ống lệch tầng bao giờ, thì lời khuyên là nên tách làm 2 lần đổ bê tông, tuy mất công một chút, nhưng sẽ dễ hiểu và dễ làm hơn.
Chi tiết dầm sàn trong thiết kế nhà ống lệch tầng.
bàn vẽ thiết kế điện trong thiết kế nhà ống lệch tầng, thể hiện đầy đủ các phần như: ổ cắm, chiếu sáng, điều hòa, điện nhẹ, với hệ thống bản vẽ này đơn vị thi công sẽ dễ dàng tính toán chi phí nhân công và vật tư cho công trình.
Bản vẽ điện trong thiết kế nhà ống lệch tầng.
Chi tiết cấp thoát nước điển hình trong thiết kế nhà ống lệch tầng, thể hiện vị trí đường ống cấp thoát nước, vị trí bể phốt và bể nước, các phần kĩ thuật ngầm cần làm trong giai đoạn thi công móng, đây là một chi tiết cực kì quan trọng, không thể thiếu trong hồ sơ thiết kế nhà ống lệch tầng.
Bản vẽ thoát nước trong thiết kế nhà ống lệch tầng.
5.thiết kế nội thất nhà ống lệch tầng.
Các thành phần bản vẽ trong thiết kế nội thất bao gồm:
Thiết kế nội thất phòng khách, thể hiện đầy đủ kích thước, các chi tiết sofa, bàn trà, ghi chú chi tiết về vật liệu, chủng loại và màu sắc

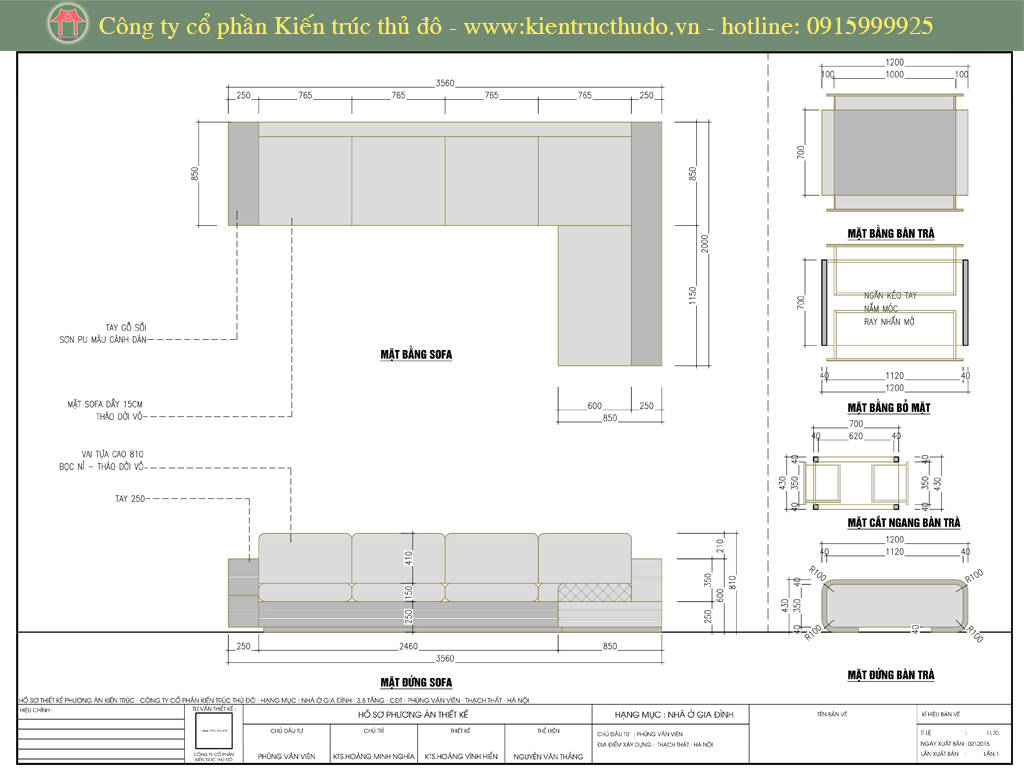

Sofa gỗ trong thiết kế nội thất nhà ống lệch tầng.
Chi tiết bàn soạn đồ - phòng ăn thể hiện kích thước đồ nội thất, chủng loại và màu sắc sử dụng cho đồ nội thất, thiết kế hiện đại sang trọng cho gia đình 2 thế hệ.

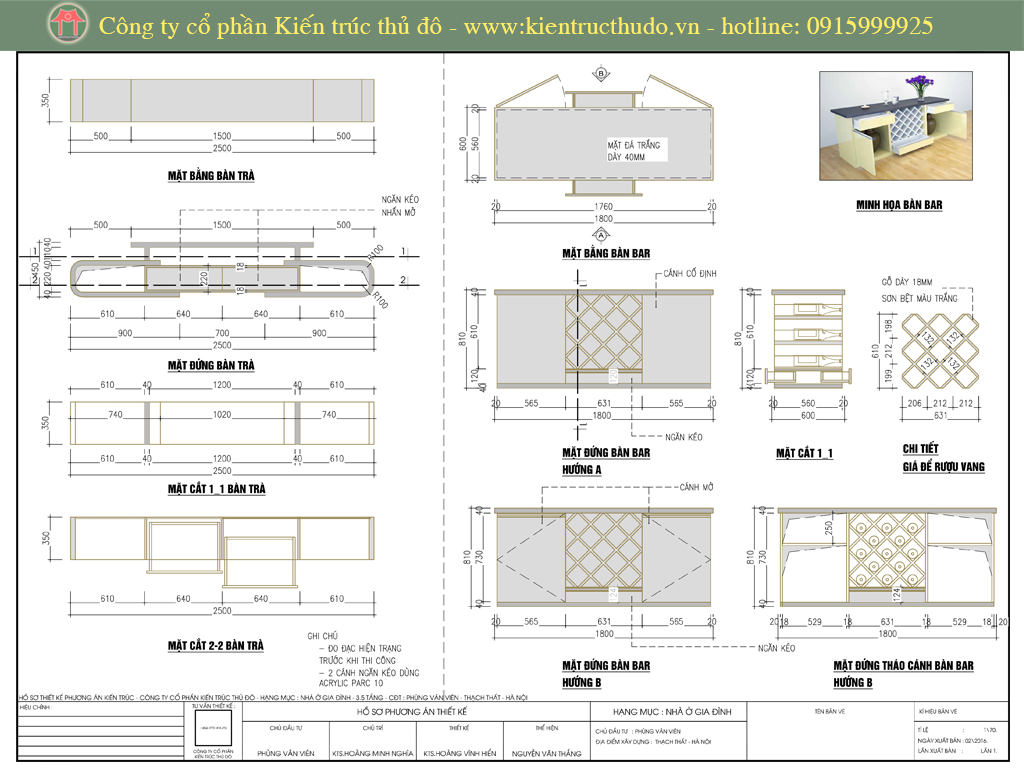

kệ tivi và bàn soạn trong thiết kế nội thất nhà ống lệch tầng.
Chi tiết bàn ăn dành cho gia đình sử dụng chất liệu gỗ tự nhiên màu óc chó đậm, với chiều dài bàn lên tới 2.4m và chiều rộng là 85cm, đảm bảo cho 10 người sử dụng, phần ghế được bọc nỉ sang trọng, khung ghế gỗ sồi, phun PU theo màu đồng bộ của bàn ăn, giúp tổng thể hài hòa và sang trọng.

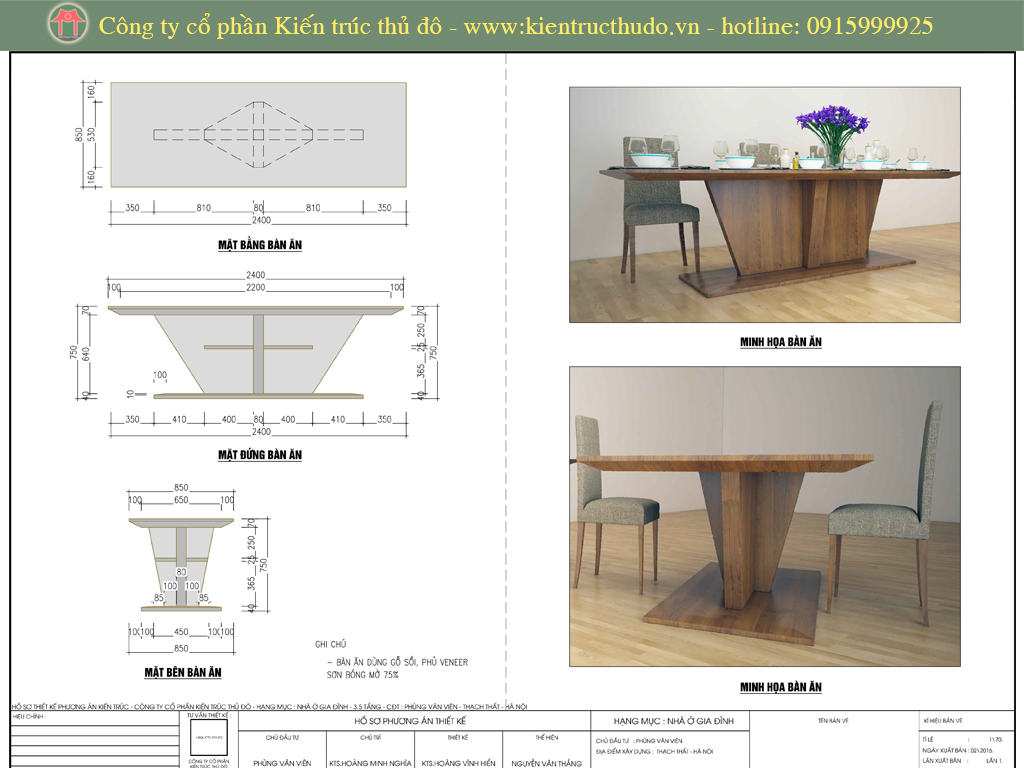

Bàn ăn 10 người trong thiết kế nhà ông lệch tầng.
Kết luận:
Qua mẫu thiết kế nhà ống lệch tầng dành cho gia đình 2 thế hệ sinh sống này, hy vọng sẽ giúp bạn nào đó đang có ý định làm nhà lệch tầng tham khảo và áp dụng, và nếu các bạn muốn tư vấn chuyên sâu hơn về thể loại nhà lệch tầng này, hãy liên lạc với mình theo thông tin sau
